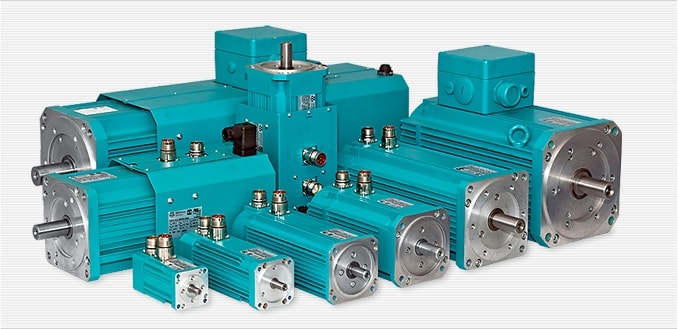

Серия DUM-4 (DUF(V)-4 с принудительным воздушным охлаждением)- синхронные серводвигатели с постоянными магнитами. Благодаря специальной геометрии магнитов, они характеризуются особенно высоким крутящим моментом. Двигатели DUM-4/DUF-4 получили сертификат соответствия в Российской Федерации, их так же используют в своем оборудовании многие мировые производители станков и оборудования. Множество опций позволяют использовать серию DUM-4/DUF-4 практически во всех отраслях промышленности.
Области применения серии DUM-4/DUF(V)-4:
► Деревообрабатывающие станки;
► Текстильные станки;
► Металлообрабатывающие станки;
► Общее машиностроение;
► Станки специального назначения.
Технические характеристики серии DUM-4/DUF(V)-4:
♦ Номинальный крутящий момент: от 0.32 до 275 Нм;
♦ Высокоскоростной 6-ти полюсный синхронный двигатель с постоянными магнитами;
♦ При изготовлении электродвигателя используются неодим-железо-бор магниты;
♦ Низкая инерция ротора;
♦Индуцированное напряжение синусоидальной формы обеспечивает исключительно плавный ход моторов
♦5-ти кратный импульсный пусковой момент, по сравнению с номинальным значением, за счет встроенной системы охлаждения двигателя;
♦ Эксплуатация до 1000 метров от уровня моря, без снижения выходной мощности;
♦Различные варианты исполнения, такие как: интегрированный тормоз, редуктор, специальный вал, датчики температуры, специальные фланцы.
♦ Различные типы датчиков измерения положения вала двигателя- абсолютный или инкрементальный энкодеры либо резольвер.

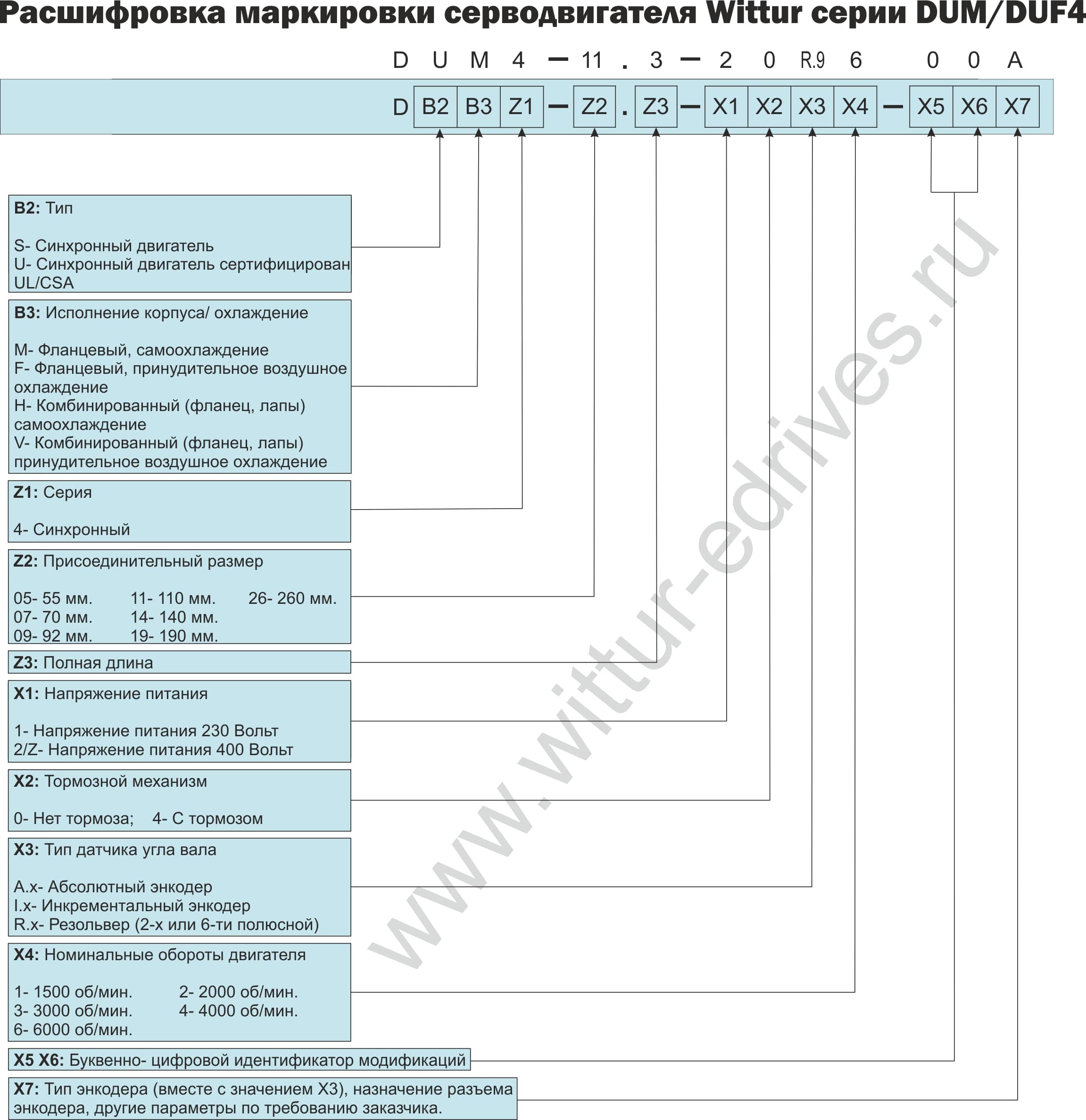

Расшифровка маркировки серводвигателя DUM/DUF(V)-4 (нажмите на картинку для увеличения): |
Модельный ряд серии DUM-4/DUF(V)-4:
DUM4-05.1-... | DUM4-05.2-... | DUM4-05.3-... | DUM4-05.4-... |
DUM4-07.1-... | DUM4-07.2-... | DUM4-07.3-... | |
DUM4-09.1-... | DUM4-09.2-... | DUM4-09.3-... | DUM4-09.4-... |
DUM4-11.1-... | DUM4-11.2-... | DUM4-11.3-... | DUM4-11.4-... |
DUM4-14.1-... | DUM4-14.2-... | DUM4-14.3-... | DUM4-14.4-... |
DUM4-19.1-... | DUM4-19.2-... | DUM4-19.3-... | |
DSH-26.1-... | DSH-26.2-... | DSH-26.3-... | |
DUF4-11.1-... | DUF4-11.2-... | DUF4-11.3-... | DUF4-11.4-... |
DUF4-14.1-... | DUF4-14.2-... | DUF4-14.3-... | DUF4-14.4-... |
DUF4-19.1-... | DUF4-19.2-... | DUF4-19.3-... | |
DSV-26.1-... | DSV-26.2-... | DSV-26.3-... |
Техническая документация серии DUM-4/DUF-4 (английский/немецкий)
